Konektory zdroje

Main Power konektor

Slouží k napájení všech částí základní desky, jeho zapojení je nutné vždy.

Čtyřpinový konektor +12V Power

Poskytuje dva +12V vodiče a dva vodiče COM (zem) a slouží k napájení napěťových regulátorů základních desek, které vytváří napětí pro procesor. Jeho zapojení je nutné u všech desek s Pentiem 4 a z něj odvozených Celeronů, u desek s jinými procesory je obvykle zapojení volitelné (a doporučené).

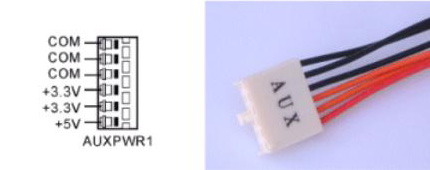

Aux Power

tento konektor není vyžadován u všech zdrojů ATX12V ani ATX, pouze je doporučen v případě, že zdroj nabízí na +3.3V větvi více než 18A nebo na +5V větvi více než 24A. Setkat se s ním je možné spíše u dražších a výkonnějších zdrojů. Konektor je sestaven ze dvou +3.3V vodičů, jednoho +5V a třech COM (zem)

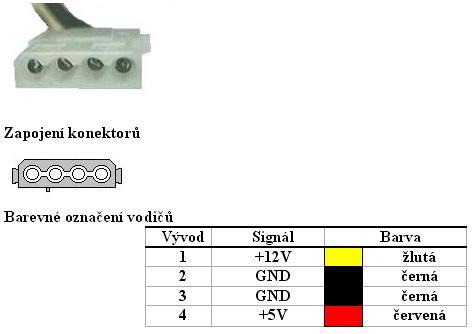

Peripheral Power

optické mechaniky, disky, FANy

Floppy Drive Power

Většinou použivaný pro FDD
